設計帶式運輸機傳動裝置功率5.5kw 傳動比20

文件大小： 214.21 KB
下載次數：
文件評級：
更新時間：2014-09-06
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

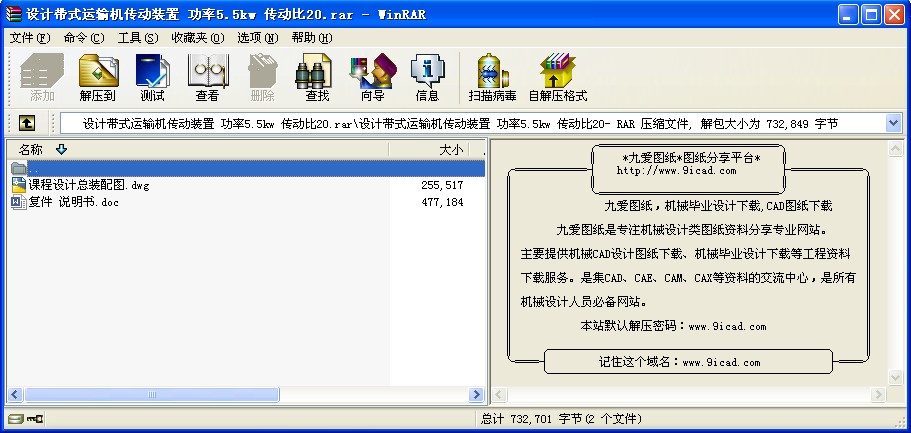

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、傳動方案（已給定）
1）外傳動為V帶傳動。
2）減速器為兩級展開式圓柱齒輪減速器。
二、該方案的優缺點：
該工作機有輕微振動，由于V帶有緩沖吸振能力，采用V帶傳動能減小振動帶來的影響，并且該工作機屬于小功率、載荷變化不大，可以采用V帶這種簡單的結構，并且價格便宜，標準化程度高，大幅降低了成本。減速器部分兩級展開式圓柱齒輪減速，這是兩級減速器中應用最廣泛的一種。齒輪相對于軸承不對稱，要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊，以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。原動機部分為Y系列三相交流異步電動機。
總體來講，該傳動方案滿足工作機的性能要求，適應工作條件、工作可靠，此外還結構簡單、尺寸緊湊、成本低傳動效率高。

目錄
設計任務書…………………………………………………2
第一部分傳動裝置總體設計……………………………4
第二部分 V帶設計………………………………………6
第三部分各齒輪的設計計算……………………………9
第四部分軸的設計………………………………………13
第五部分校核……………………………………………19
第六部分主要尺寸及數據………………………………21 ...
