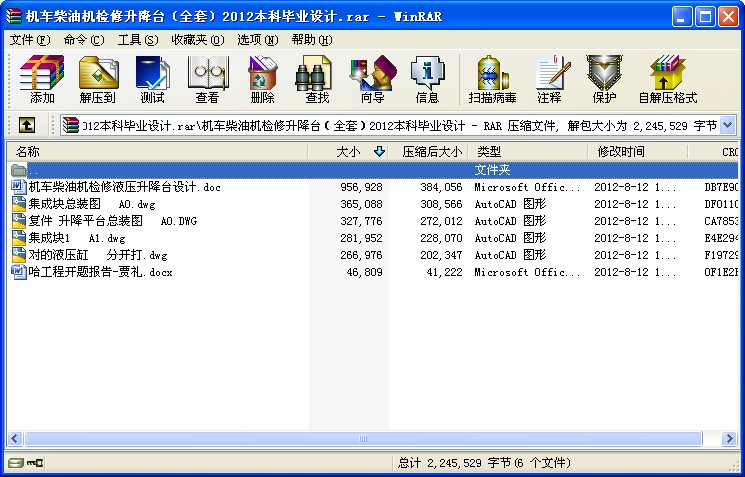

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

機車柴油機檢修升降臺設計
摘要
液壓升降平臺具有載重量大，結構堅固，升降平穩，操作簡單，維護方便等特點。適用于工廠，倉庫，車站等需要高空作業，搬運的場所。本文介紹了剪叉式液壓升降平臺的液壓系統和工作特性。液壓系統采用液壓閥集成配置，可以顯著減少管路聯接和接頭，降低系統的復雜性，增加現場添加和更改回路的柔性，具有結構緊湊、安裝維護方便、泄漏少、振動小、利于實現典型液壓系統的集成化和標準化等優點。其次，文中介紹了同步閥在雙缸同步系統中的應用，剖析了其工作原理。

關鍵詞：液壓升降平臺；液壓系統；液壓集成塊；同步閥；同步系統
ABSTRACT
The hydraulic lift tables are characterized by their heavy loading, rugged construction, smooth rise, simple operation and easy maintenance. They are applicable to mid-air operation and transporting in factories, warehouses and railway stations and so on. This paper introduces the work characteristics and the hydraulic system of the lift tables of with twin scissors2truss support. Integrated hydraulic system (IHS) offers many advantages including reduced connectors, size and complexity, and enhanced flexibility for installation and maintenance. It provides a cleaner, leak-free, less vibrant and more reliable solution to difficult machine control systemproblems. The next, this paper introduces application of the synchronous valve in hydraulic synchronous system, analyzes its work principle.

Key words：hydraulic lift tables；hydraulic system；hydraulic manifold block ；synchronous valve hydraulic ；synchronous system
目錄

摘要 Ⅰ
Abstract Ⅱ
第1章緒論 1
1.1選題背景及目的 1
1.2選題意義 1
1.3液壓傳動的特點 2
1.4液壓傳動的現狀 2
第2章設計任務及總體設計方案 4
2.1 設計任務 4
2.2 結構簡介及總體設計方案 4
2.3 本章小結 5
第3章主要參數設計計算 6
3.1 確定臂架組有關結構參數 6
3.1.1 臂長 6
3.1.2 臂架組的級數和剪數 6
3.1.3 臂架組的起始角和中止角 7
3.1.4 剪叉活動絞位移S 8
3.1.5 平臺的最低位置和最高位置 8
3.2 計算液壓缸行程 9
3.3 計算液壓缸推力 11
3.4 計算平臺升降速度 12
3.5 計算起升液壓缸 13
3.5.1 確定液壓缸內徑D和活塞桿直徑d 13
3.5.2 核算液壓缸推力 14
3.5.3 液壓缸所需流量 14
3.5.4 液壓缸導向距離、活塞寬度、外徑及壁厚 14
3.5.5 驗算液壓缸強度 15
3.6 計算水平液壓缸 16
3.6.1 確定液壓缸內徑D和活塞桿直徑d 16
3.6.2 核算液壓缸推力 16
3.6.3 驗算水平缸強度 17
3.7 平臺受力分析 18
3.7.1 求絞點約束反力 18
3.7.2 畫臂架彎矩圖 22
3.8 臂架、軸、銷等零件強度校核 25
3.8.1 臂架 25
3.8.2 油缸體連接軸 25
3.8.3 活塞桿連接軸 26
3.8.4 液壓缸銷軸 27
3.8.5 臂架銷軸Q 27
3.9 本章小結 28
第4章液壓傳動的工作原理和工作特征 29
4.1 液壓傳動 29
4.2 液壓傳動裝置的組成 29
4.3 液壓傳動的基本特征 29
4.4 傳動方式比較及液壓傳動的特點 30
4.5 液壓傳動的應用領域 31
4.6 本章小結 32
第5章液壓系統圖及工況分析 33
5.1 系統結構設計 33
5.2 本章小結 33
第6章液壓集成塊設計 35
6.1 閥塊設計的一般步驟： 35
6.1.1 制作液壓元件樣板 35
6.1.2 確定通道的孔徑 35
6.1.3 布置液壓元件的位置 35
6.2 布置液壓元件位置的程序 35
6.2.1 電磁換向閥的布置 35
6.2.2 溢流閥的布置 36
6.2.3 回油口 36
6.3 繪制閥塊的裝配圖 36
6.4本章小結 36
第7章液壓升降平臺同步控制 37
7.1 分析比較多種同步技術方案 37
7.2 分流集流閥結構及工作原理分析 37
7.2.1 性能特點 38
7.2.2 結構特點 38
7.3本章小結 39
結論 40
參考文獻 41
致謝 42

...
