振動篩的減速器的設計
- 文件介紹：

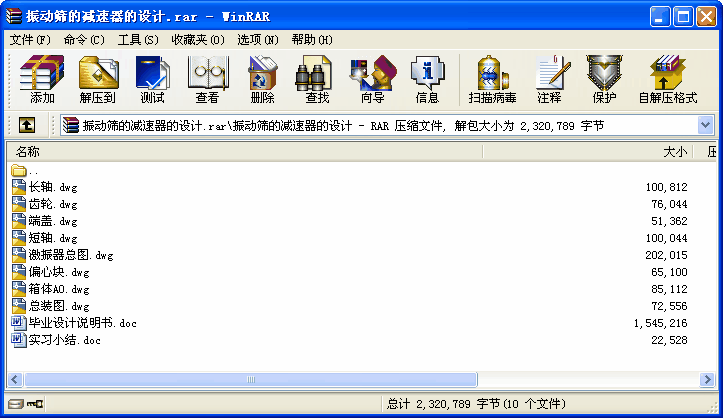

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
機械設計主要是培養機械設計能力。本次設計主要是對振動設計。
在冶金工業部門，振動篩應用于選礦廠中，對礦進行預先篩分、檢查篩分或預先檢查篩分；也用來對磨礦機的產品進行分級，它對提高精礦品位有重要意義。在燒結廠，振動篩用來對熱燒結礦和冷燒結礦進行篩分，前者稱為熱礦篩，而后者成為冷礦篩。此外，也用于焦碳的篩分。
在煤炭工業部門，振動篩作為選煤廠的關鍵設備而獲得廣泛應用，用來對煤炭進行分級，或?qū)杭澳┟哼M(jìn)行脫水與脫介，有時也用于除泥等工作。
在機械工業部門，振動篩用于鑄造工廠，對鑄造用砂進行篩分；在砂輪廠，篩機用于磨料的分級。
在水利電力工業部門，振動篩用于火力發電廠中對煤炭進行預先篩分；在水電站的建設工作中，常用來對砂石進行分級。
在輕工和化工部門，輕工和化工原料及產品的篩分工作中，振動篩是一種不可缺少的設備。
在其它工業部門，篩分機械也有廣泛的應用。隨著四化建設的發展，對篩機的品種與質量提出了很高的要求，目前它正處在迅速發展過程中。
目錄
目錄 2
摘要 5
第一章 篩機的用途、篩分方法及其特點 6
1.1 篩機的用途及其任務 6
1.2 篩機的種類 7
1.3 篩機在各工業部門中的應用 8
第二章 直線振動篩——激振器 9
2.1 直線振動篩的類型及特點 9
2.2 激振器的結構、類型及其工作原理 10
2.3 箱式激振器的組成、特點及其工作原理 11
2.4 筒式激振器的組成、特點及其工作原理 14
2.5 其它種類激振器的簡述 16
第三章 電動機的選型與設計 25
3.1 選擇電動機 25
3.1.1傳動效率的設置： 25
3.1.2 電動機所需功率： 25
3.1.3 選擇電動機的型號： 25
3.2 總傳動比及其分配 25
3.2.1 滾筒軸工作轉速： 25
3.2.2 總傳動比： 26
3.2.3 傳動比分配： 26
3.3 運動參數和動力參數的計算 26
3.3.1 各軸轉速： 26
3.3.2 各軸上的功率： 26
3.3.3 各軸上的扭矩： 26
第四章 總體的設計 27
4.1 齒輪強度的設計 27
4.1.1 選材 27
4.1.2 按齒根彎曲疲勞強度設計 27
4.1.3 齒面接觸疲勞強度校核 29
4.1.4 齒根彎曲疲勞強度校核 30
4.1.5 齒輪結構尺寸 31
4.2 軸的設計 32
4.2.1 精確校核危險截面 32
4.2.2 計算危險截面應力 32
4.2.3 確定影響系數 33
4.3 鍵強度校核 34
4.3.1 齒輪與軸連接處 34
4.3.2 偏心塊軸連接處 34
4.4 地腳栓強度校核 35
4.4.1 螺栓材料及性能系數M36 35
4.4.2 螺栓受力分析計算 35
4.5 螺栓疲勞強度校核 36
4.6 軸承壽命計算 36
4.6.1 計算軸承支反力 36
4.6.2 軸承所受的軸向載荷 37
4.6.2 軸承壽命 37
4.7 激振器潤滑與密封 38
小結 39
參考文獻 41
...
