傳動箱體工藝規程及裝備設計

文件大小： 2.62 MB
下載次數：
文件評級：
更新時間：2014-07-12
發布人： 2220692563

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

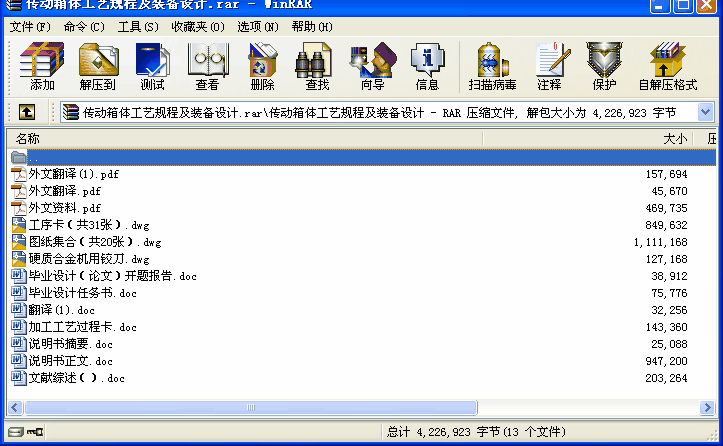

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計要求在保證零件加工質量的前提下，提高了生產率，降低了生產成本，是國內外現代機械加工工藝的主要發展方面方向之一。通過對傳動箱箱體零件圖的分析及結構形式的了解，進而對傳動箱進行工藝分析、工藝說明及加工過程的技術要求和精度分析。然后再傳動箱箱體的側面軸承孔的加工進行夾具設計與精度和誤差分析，該工藝與夾具設計結果能應用于生產要求。
關鍵詞：傳動箱加工工藝夾具設計定位
目錄
摘要 ………………………………………………………………………………Ⅰ
Abstract……………………………………………………………………………Ⅱ
1 緒論…………………………………………………………………………………2
2 工藝規程的設計……………………………………………………………………3
2.1 箱體工藝性分析………………………………………………………………3
2.1.1 箱體的結構、功用、工作條件……………………………………3
2.1.2 箱體材料的熱處理要求……………………………………………3
2.1.3 箱體主要加工表面及技術要求……………………………………4
2.2 生產綱領和生產節拍的確定 ………………………………………………4
2.2.1 生產綱領的計算……………………………………………………4
2.2.2 生產節拍的確定……………………………………………………5
2.3 箱體毛坯的制造方法 ………………………………………………………5
2.3.1 毛坯的類型…………………………………………………………5
2.3.2 箱體毛坯制造方法的選擇 …………………………………………5
2.3.3 箱體毛坯加工余量的確定 …………………………………………5
2.4 擬定箱體加工工藝路線 ……………………………………………………8
2.4.1定位基準的選擇 ……………………………………………………8
2.4.2初擬工藝過程 ………………………………………………………8
2.4.3加工設備和工藝設備的選擇 ………………………………………11
2.5 確定各工序的加工余量、工序尺寸及公差…………………………………12
2.5.1確定箱體輪廓加工余量 ………………………………………………12
2.5.2確定主要工序尺寸及其公差 …………………………………………13
2.6 切削用量和時間定額的計算…………………………………………………14
2.6.1計算各工序的切削用量和基本工時 …………………………………14
2.6.2時間定額的確定 ………………………………………………………28
2.7 本章小結…………………………………………………………………………29
3 專用夾具的設計………………………………………………………………………30

3.1 專用夾具簡介…………………………………………………………………30
3.2 鏜床夾具設計…………………………………………………………………30
3.2.1夾具結構分析 …………………………………………………………31
3.2.2夾具結構類型 …………………………………………………………31
3.2.3夾緊里的確定原則 ……………………………………………………32
3.3 定位銷尺寸的確定 ……………………………………………………………34
3.4 本章小結 ………………………………………………………………………36
結論………………………………………………………………………………………36
參考文獻…………………………………………………………………………………37
...
