Y3150E滾齒機滾齒刀架設計

文件大小： 1.53 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

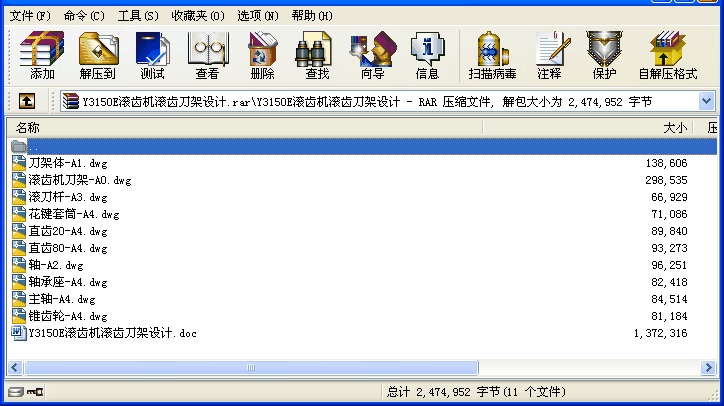

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
滾齒機是齒輪滾刀加工齒輪的專用機床，在齒輪加工中應用最廣泛。在滾齒機上可切削直齒、斜齒圓柱齒輪。這種機床使用特制的滾刀時也能加工渦輪、花鍵和鏈輪等各種特殊齒形的工件。
本滾齒機由床身、立柱、刀架及滑板、工作臺組成。滾刀箱固定在刀架滑板上，滾刀心軸插入滾刀主軸并用拉緊螺栓固定在主軸上。為了保證主軸與前軸承的適當間隙，前軸承是做成外錐并開口。調整軸承上的兩個螺母，可以使前軸承做軸向移動，使前軸承孔收縮便可消除主軸和軸承間過大的間隙。
我的課題主要內容是滾齒機刀架系統設計：以8mm最大加工模數為基本參數，對滾齒機刀架進行設計，擬定總體方案，進行結構設計，對主要的零件進行設計計算和強度校核。使設計的刀架可用于齒輪加工，最后用CAD軟件生成圖紙。
關鍵詞：滾齒機、刀架、齒輪
目錄

摘要 1
第一章緒論 3
1.1選題的依據及課題意義 3
1.2國內外滾齒機的研究發展狀況 3
第二章滾齒機總體設計 6
2.1滾齒機的工作原理 6
2.2 滾齒機的結構設計 6
2.3 滾齒機的傳動方案設計 7
2.4主傳動方案的評定與選擇 10
2.5電動機的選擇 12
2.6滾齒機的技術規格 13
第三章刀架結構設計 14
3.1滾刀刀架的結構介紹 14
3.2 刀架結構的設計計算 15
3.2.1 直齒輪的設計 15
3.2.2 滾刀心軸的結構設計 18
第四章滾刀箱及其余部件設計 21
4.1滾刀箱的設計 21
4.2 滾刀牙箱設計 23
4.3 刀架立柱設計 23
總結 24
參考文獻 25
致謝 26
附錄一 27
附錄二 33 ...
