水泵站設計
- 文件介紹：

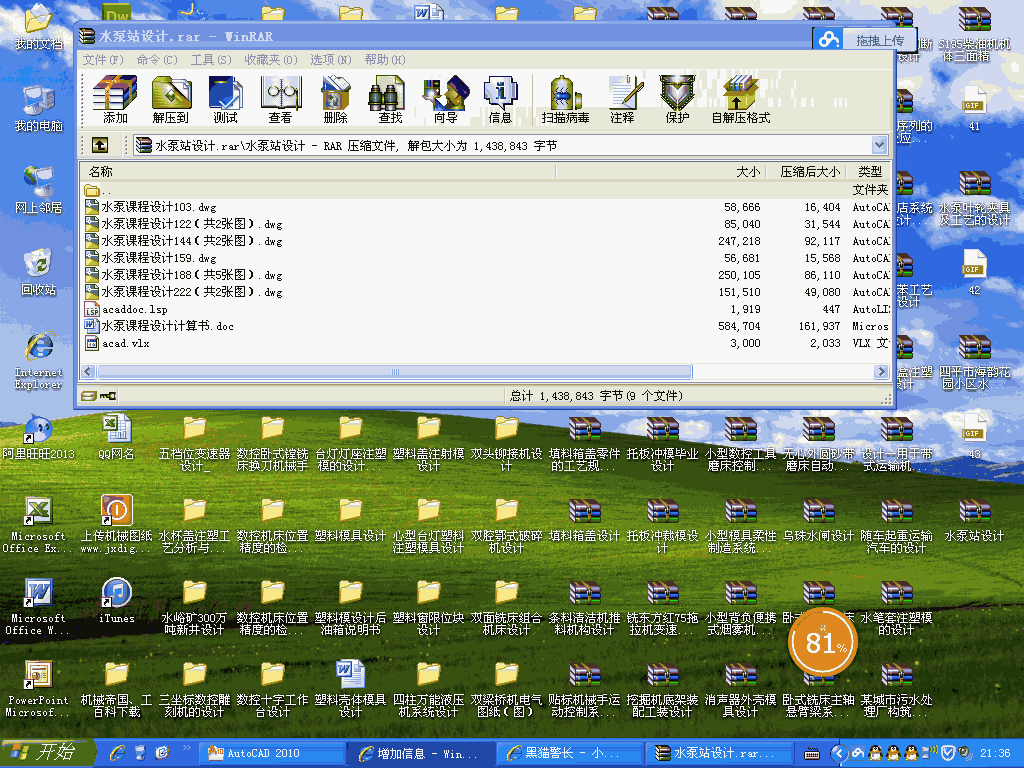

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1 引水渠斷面設計
設引水渠寬為b,矩形斷面，i=0.0005，n=0.025，m=0，按最佳水力斷面設計 b=2h
Q設=2.5m3/s時
屬于渠道中正常流速范圍
圖1 圖2 圖3
渠底高程為：26-1.354=24.646m>23m
保持b不變，取b=2.7m，計算通過 流量，23m水位時的
試算得h=0.51m 渠底高程為23-0.51=22.49 m
校核最高水位為27m時Q= 是否能通過
=2.7×4.51=12.177
R=
滿足過水要求
2 進、出水池水位
2.1出水池水位確定
設計水位為 60m,斷面形式同引渠，矩形斷面 n=0.025，i=0.0005，當為設計水位時，設計流量 2.5 采用水力最佳斷面，b=2.7m，h=1.354m，灌區渠首的渠底高程為：60-1.354=58.646m 當Q=3 由試算得，h=1.51m Q=0.6 由試算得，h=0.51m所以出水池水位為：最高運行水位為 58.646+1.51=60.156m，最低運行水位為 58.646+0.51=59.156m
渠頂高程為 60.156+0.51=60.666m圖4
2.2進水池水位確定
引渠坡降i=0.0005，為明渠均勻流，引渠粗糙系數n=0.025，設渠長為100m，局部阻力系數干渠出口 =0.1，攔污柵 =0.3，前池進口 =0.4
當Q=0.6m 時 v =
Q=2.5m
當Q=3m 時， =
進水池水位為
最高水位為 27-0.0525=26.948m
設計水位為 26-0.0529=25.947m
最低水位為 23-0.0580=22.942m
3 揚程計算
3.1根據進、出水池水位確定最大、最小、設計揚程
最大揚程 60.156-22.942=37.209m
設計揚程 60-25.947=34.053m
最小揚程 59.156-26.948=32.208m
3.2管路水頭損失取凈揚程的10%
泵站的揚程為
Hmin=（1+0.1）×32.208=35.429
H設=（1+0.1）×34.053=370458
Hmax= (1+0.1)×37.209=40.930
4 機組選型
選泵—初選兩方案
方案一：6臺500s59B，揚程41m，對應單臺流量1800 可滿足用水要求（NPSH）為4.5m。
方案二：5臺500s—59A,揚程41m時，對應單臺流量2160 ，可滿足用水要求(NPSH)為4.5m。
結合比較兩個方案，初定方案一，即采用6臺500s59B，轉速n=970r/min，單臺配套315kw，6000v，Y400-46-6型電機，水泵進口500mm ，出口350mm，初步考慮Q=0.6 ，采用兩臺變速調節，同時增加泵站的給水靈活性。
...
