G41J-6型閥體雙面鉆24孔專機及夾具設計
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-

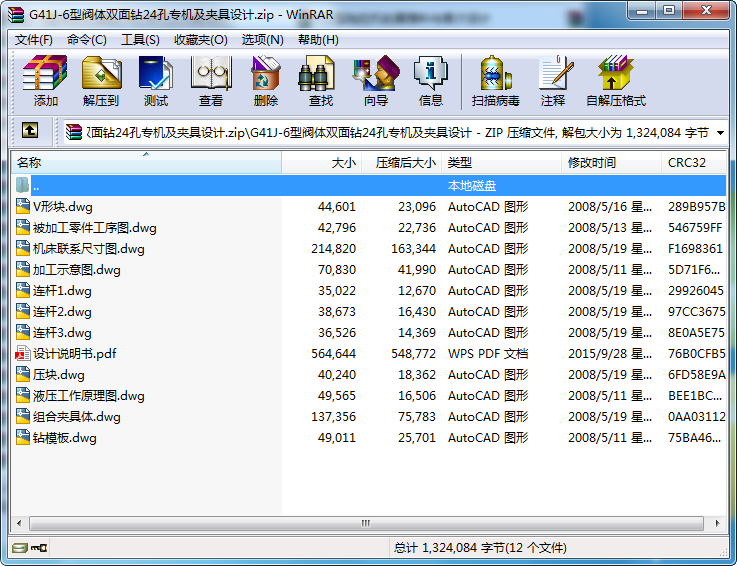

- G41J-6型閥體雙面鉆24孔專機及夾具設計.zip
該方案是G41J-6型閥體雙面鉆24孔專機及夾具設計，主要任務是G41J-6型閥體雙面鉆24孔專用機床上的專用夾具設計，附加機床的總體設計。
本組合機床擬采用臥式雙面組合機床，液壓傳動。由于組合機床是由大量通用部件和少量專用部件組成的工序集中的高效率機床，且加工精度穩定，所以本設計的主要目的就是提高工廠的生產率。為了進一步提高勞動生產率，該組合機床還采用了專用夾具，夾具采用液壓夾緊，即省力，節約時間，又能保證加緊可靠，從而減少機床加工的輔助時間。
被加工零件為一閥體，被加工零件的加工精度和需要在組合機床上完成的加工工序，是制定機床方案的主要依據，我們要加工的零件閥體，其需要在組合機床上完成的工序為雙面鉆24個 孔，孔的直徑尺寸未注公差，其加工精度應取IT11級精度，孔于孔之間的位置精度要求不高，僅為 ，同一直線上孔的同軸度要求不高 ，所以鉆24孔的加工工序只有一道工步即可，并且可以在一個安裝工位上對所有孔同時從兩面加工。此閥體零件年生產綱領為2.5萬/年。
...
