LS40-85型圓錐篩設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

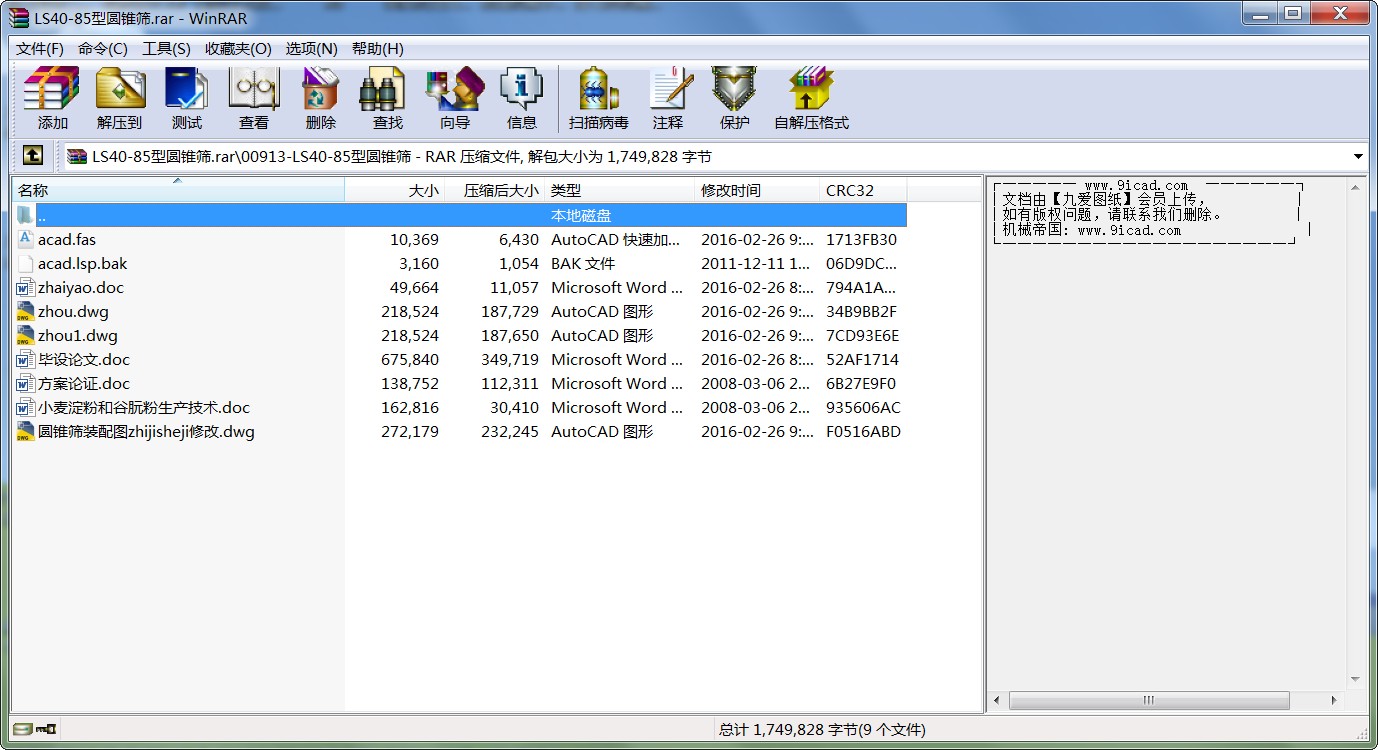

- LS40-85型圓錐篩.rar
1 概述
大哲學家王夫之說過：“知行相資以為用”，其意思就是說理論和實踐必須相結合，“行”與“知”緊密的相連。而這次畢業設計就是為了實現理論知識和實踐的相結合。把我們四年來所學到的機械設計和機械制造工藝學的基礎知識，材料力學以及糧食機械原理和有關設計專業進行一次綜合行的穿插應用。通過這次畢業設計，使我們對所學知識能夠系統靈活的運用，提高我們分析問題、解決問題的能力；在漫長的設計過程中，培養起我們認真、嚴謹?shù)墓ぷ髯黠L和吃苦耐勞、一絲不茍的治學態度；通過畢業設計，讓自己能更加熟練的掌握如何查閱相關技術資料、文獻，學會收集整理第一手比較有價值的資料。為我們即將踏入社會，走相工作崗位奠定基礎。
這次我畢業設計的題目是LS40-85行離心圓錐篩，它是淀粉分離機械中的一個重要組成部分，而且是一個比較新的課題。目前，雖然我國是農業大國，是糧食生產大國，但是由于生產水平相對較低，基礎技術的薄弱，造成糧食機械行業距國際先進水平還有較大的差距。只有極少數的公司在生產用于小麥淀粉加工的圓錐篩，大部分是從國外所引進。所以就凸顯了這次畢業設計的意義。依據多方面的調研及老師提供的設計背景資料，我們對圓錐篩的工作狀況和過程有了感性的認識，基本了解到了它的外形、工作原理和相關的經驗參數，為后續的設計奠定了一定的基礎。
作為一所以糧油食品專業為特色的高校，學校在這次畢業設計中建議我們多搞糧食機械方面的設計，并提供條件使我們有機會到各個相關的大型企業、外資企業去參觀調研。在參觀調研中，我們才能學習到糧食機械方面的先進知識，才能有機會參加到高水平的設計中去，并在高水平的設計中，一方面可以更加全面地提高我們的科技素質，提高畢業設計的質量；另一方面有可以提高我們學校的科技實力，增強我們學校在各高校的競爭力，同時更加增強了我們學校在特色專業方面的科研實力。
通過此次畢業設計，使我們運用基礎理論知識和專業知識的能力，分析問題和解決問題的能力有了很大的提高，并且提高了我們在機械產品設計過程、設計方法以及正確編寫技術文件的能力，提高了我們的組織能力。
2離心篩設備的國內外狀況
2.1國內狀況
目前，雖然我國淀粉工業已有很大發展，我國淀粉年產量已達400萬噸，但我國絕大部分小麥淀粉廠的生產工藝仍舊為落后的間歇式、半機械化、敞開式的傳統工藝方法，即間歇式馬丁法。目前國內的淀粉廠大致有下列三種類型：一是采用國內先進工藝及先進設備廠，這類工廠投資較多，技術經濟指標達到先進水平，經濟效益比較好；二是按傳統工藝及自制設備或部分采用國產先進設備的廠，此類工廠均為小型企業，投資少，生產水平低，也稍有盈利；三是引進國外生產線的廠，如引進美國、德國、瑞典、荷蘭、泰國等國設備或生產線，這類廠家多屬國有企業，有的連不必引進的亦引進，有的甚至整條生產線引進，因此，固定資產投資很大，貸款多，利息、折舊負擔重，經濟效益并不理想，其中有些廠甚至處于長期虧損的狀態。
2.2國外狀況
由于谷朊粉的廣泛應用及淀粉用量的增加，使小麥淀粉生產主要集中在澳大利亞、新西蘭、美國及歐洲的法國、荷蘭、英國等地。其加工工藝及設備代表著當今世界小麥淀粉工業的發展方向。其中美國的淀粉產量居世界首位。CPC公司是世界上最大的淀粉企業，在40多個國家擁有淀粉廠。因為美國的糖品消費主要是淀粉糖，加之以淀粉原料制造許多新材料，對淀粉的需求日益增長，所以淀粉工業的發展很快。法國、德國、英國、荷蘭等國的淀粉廠一般都有幾十種產品，有的甚至有一、二百種產品，如荷蘭艾維貝公司生產200多種品種。日本的淀粉工業起步較晚，但發展快。目前淀粉年產量已達200多萬噸，主要品種是馬鈴薯淀粉。泰國淀粉工業近年發展很快，是后起之秀。目前全國木薯種植面積在100萬公頃以上，年產鮮木薯1800-2000萬噸。全國有50多家淀粉廠，淀粉年產量達150-200萬噸，其中有一半出口，主要出口到日本、歐盟、美國、臺灣、香港等50多個國家和地區，年創匯近5億美元。目前我國也從泰國進口木薯淀粉及木薯干片。泰國木薯淀粉的消費主要是用于加工各類變性淀粉，為造紙、紡織、食品所用，變性淀粉年產量近50萬噸。
由以上可知，我國目前的狀況還不是很樂觀，只有繼續創新才能向世界先進水平邁進。
2.3離心篩的應用背景
目前谷阮粉的生產方法采用早期的氣流干燥法。由于氣流干燥使被干燥物料呈單顆粒狀態分散于熱風氣流中，顆粒與熱風的接觸面積大，因此水分幾乎全部以表面蒸發形式被干燥，所用干燥時間很短。在環形干燥管道的兩端分別設有粉碎機和慣性分離器(俗稱蝸殼)。工藝流程見下圖
濕面筋經脫水機脫水后，由造粒機將濕面筋制成短圓柱狀的顆粒，借助壓縮空氣將其噴射到干燥管道內。當短圓柱顆粒進入干燥管道內便立即被干燥管道中的干物料所包裹，從而避免了顆粒間的互相粘連。而后被高速旋轉的粉碎機打板打碎。并以大約70m/ s的速度在干燥管道內運行，顆粒間互相碰撞并被粉碎。當物料運行到慣性分離器(俗稱蝸殼)時，物料被分離成兩大部分，一部分是較粗較濕的物料經大蝸殼進入環形干燥管道，再進行干燥和粉碎;另一部分是較細較干的物料則通過小蝸殼進入脈沖布袋除塵器，經過布袋過濾后，物料被收集起來送進雙絞龍混合器，經過雙絞龍混合器的作用，使一部分物料送到圓篩篩理出成品;另一部分物料匯同篩上物一起被送入環形干燥管道內，以保證干燥管道內有足夠的干粉，而過濾后的凈化空氣則通過高壓風機排向大氣。
濕面筋經過脫水機脫水后，去除掉面筋中所含的游離水分，進入造粒機造粒，將面筋切成小薄片狀，再送進混合機中與干粉混合，使其表面粘裹一層干粉。從而避免了面筋間的互相粘連。然后進入環形干燥管道內進行干燥。物料運行到粉碎機位置時被高速旋轉的粉碎機打板打碎，這時面筋成顆粒狀。當物料運行到離心分離器時，被分成兩部分;較大的顆粒從分離器的底部卸出，同熱氣流一起再返回到環形干燥管內進行干燥和粉碎;而細小的粉塵則由分離器的頂部進入脈沖布袋除塵器，經過布袋過濾后將物料送到分配器內，凈化后的空氣則通過風機排向大氣。在分配器中物料分成兩部分，一部分進入成品篩經過篩理即為成品。另一部分則匯同篩上物一起被送進混合機與濕面筋混合，以保證濕面筋所需的干粉。
3 LS40-85型圓錐篩方案的確定
我設計的圓錐篩大端直徑為850毫米，轉速800-1000r/min。
3.1工作原理
該機的機構由進料機構、洗水機構、篩分機構和機架組成；采用不銹鋼材料，使設備不受侵蝕經久耐用。工作時漿料通過均勻機構均勻后進入篩筒底部，篩筒由動力機構驅動高速旋轉；受離心力的作用，漿料沿著篩面作圓周運動，并同時向外沿移動；在水洗滌系統的噴淋下。移動過程中，細小的淀粉顆粒透過篩網排出，同時纖維在離心力的作用下連續向轉鼓的大端滑動，排出轉鼓。
其外觀大致如下
...
LS40-85型圓錐篩設計_下載(rar格式) 成套圖紙
