LMC低壓長袋脈沖除塵器LMC3530-00

文件大小： 2.26 MB
下載次數：
文件評級：
更新時間：2014-09-29
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

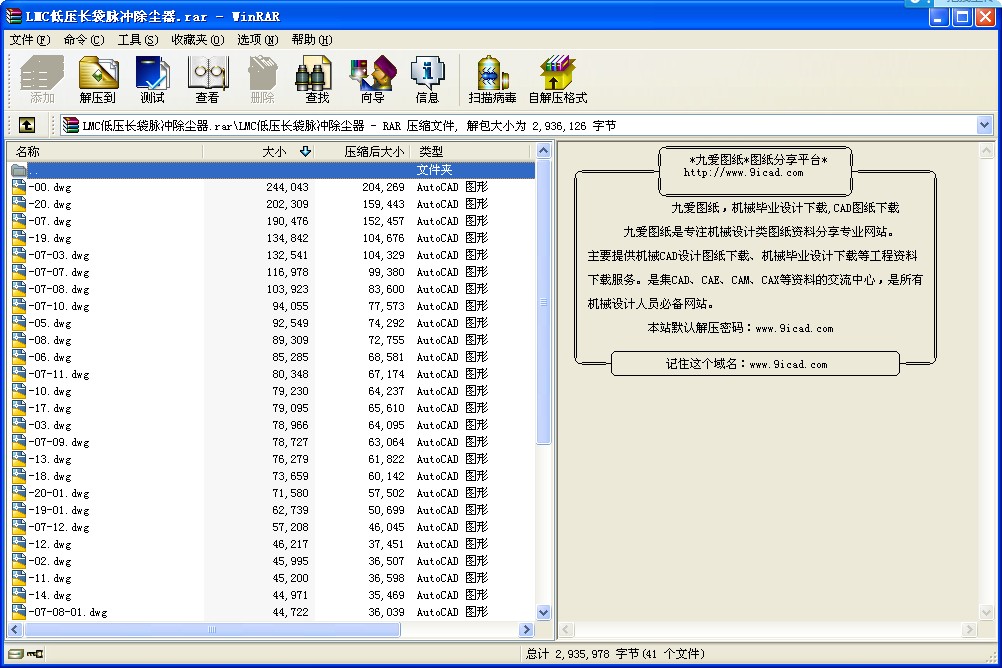

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

LMC低壓長袋脈沖除塵器

全套圖紙含清、零件、裝配圖 LMC3530-00

LMC長袋脈沖袋式除塵器主要由上箱體、中箱體、灰斗、卸灰系統、噴吹系統和控制系統等幾部分組成，并采用下進氣分室煙氣凈化結構。含塵煙氣由進風口經中箱體下部進入灰斗；部分較大的塵粒由于慣性碰撞、自然沉降等作用直接落入布袋除塵器灰斗，其它塵粒隨氣流上升進入到袋式收塵器各個濾袋室。經除塵濾袋過濾后，塵粒被阻留在除塵布袋外側，凈化后的氣體由濾袋內部進入脈沖除塵器上箱體，再通過提升閥、出風口、通過引風機達標排入大氣。灰斗中的粉塵定時或連續由螺旋輸送機及剛性葉輪卸料器卸出。隨著過濾過程的不斷進行，除塵器濾袋外側所附積的粉塵不斷增加，從而導致袋布袋除塵器本身的阻力也逐漸升高。當阻力達到預先設定值時，脈沖清灰控制器發出信號，首先令一個布袋除塵器袋室的提升閥關閉以切斷該室的過濾氣流，然后打開電磁脈沖閥，壓縮空氣由氣源順序經氣包、脈沖閥、噴吹管上的噴嘴以極短的時間（ 0.065～0.085秒）向除塵濾袋噴射。壓縮空氣在箱內高速膨脹，使濾袋產生高頻振動變形，再加上逆氣流的作用，使濾袋外側所附塵餅變形脫落。在充分考慮了粉塵的沉降時間（保證所脫落的粉塵能夠有效落入灰斗）后，提升閥打開，此布袋除塵器袋室濾袋恢復到過濾狀態，而下一袋室則進入清灰狀態，如此直到最后一袋室清灰完畢為一個周期。 LMC長袋脈沖袋式除塵器是由多個獨立的室組成的，清灰時各室按順序分別進行，互不干擾，實現長期連續運行。上述清灰過程均由脈沖清灰控制器進行定時或定壓自動控制。
三、 LMC長袋脈沖袋式除塵器的基本結構
　　LMC長袋脈沖袋式除塵器的主體結構由箱體、袋室、灰斗、進出風口四大部分組成。并配有基礎支柱、爬梯、欄桿、檢修門、壓縮空氣氣路系統、清灰控制系統、卸灰系統等等，并可根據用戶要求選配先進的除塵設備運行監測系統。
四、 LMC長袋脈沖袋式除塵器的主要性能特點
● 高可靠性設計，保證袋式除塵器隨主機長期穩定運行，維護工作極少；
● 高適用性設計，袋式除塵器可適應含塵氣體性質的大范圍波動，并可根據用戶情況做適應性非標設計；
● 特殊的結構設計加上嚴格的濾料及零部件選用，可滿足極為嚴格的環保要求，袋除塵器的排放可確保低于50mg/Nm 3 ；
● 優化的袋式收塵器進出風道設計，有利于均勻的氣流分布；
● 防漏風設計，保證袋除塵器的漏風率降至最低（<4%）；
● 全鋼分體結構設計，便于布袋除塵設備的運輸及安裝，并保證布袋除塵設備的制造精度；
● 分室脈沖三狀態清灰技術，保證最佳脈沖布袋除塵器的清灰強度及效果；
● 脈沖布袋除塵器停機自清系統，確保布袋除塵器始終處于最佳工作狀態；
● 采用袋式收塵器定阻和定時聯合清灰方式及可編程控制系統（PLC）；
● 布袋除塵器配有自動超溫報警和緊急降溫控制；
● 袋式收塵器獨有的非線性均流靜壓噴管，確保噴吹均勻;
● 全套布袋除塵器除塵系統可選獨立卸灰控制系統;
● 提供集中控制（DSC遠程控制）和機旁控制兩種選擇；
● 長壽命設計，主體除塵設備按照使用壽命15年以上進行設計制造；
● 低運行費用，優化的工藝參數設計，有利于袋除塵器低阻高效穩定運行，降低除塵系統能耗，同時有效減輕了除塵濾袋的損耗及維護工作；
● 采用高品質零部件，提高布袋除塵設備運行可靠性，減少維護工作；
● 全部采用高品質的濾袋及附件，濾袋平均壽命一般超過18個月；
● 脈沖除塵器采用特殊灰斗設計，粉塵卸出無障礙；
● LMC低壓長袋脈沖布袋除塵器標準化設計，可減少用戶備品備件的儲存量； ...
