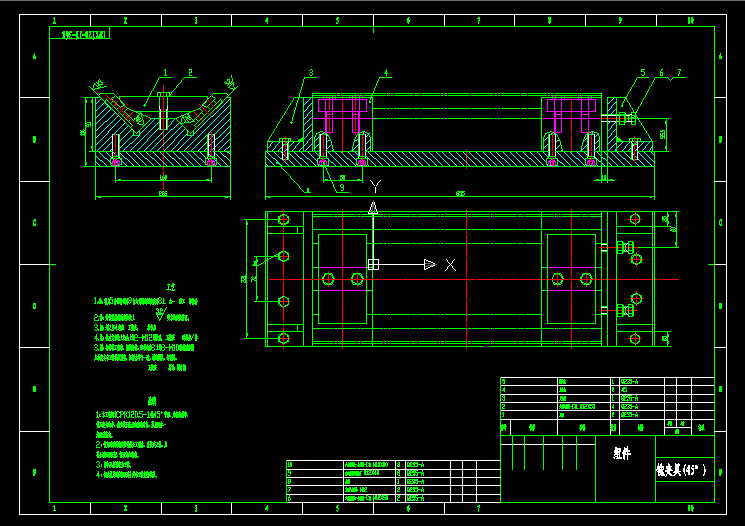

銑夾具(45°)cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明
1：本工裝用于CPK120.5-1銑45°平面，為提高效率，使壓緊力均勻，減少找正所用的輔助時間，采用兩件一起聯動裝夾。
2：使用時以兩端定位塊找正工裝體，再裝夾工件，應
將上端壓板壓緊，保證定位準確。
3：圖中雙點劃線為工件。
4：調試模具時應保證序1件與工件緊密接觸。
工藝
1.鉗：將序5件兩件用序9內六角螺釘固定在序8上 加一 鉗工
2.協：外協數控銑兩定位塊上粗糙度3.2要求的定位斜面。
3.鉗：劃工序4線位 工裝班。
4.鉆：鉆攻定位塊上凸臺上的2-M12螺紋孔 工裝班
3.鉗：各件轉工裝班，組裝各件，配鉆攻序8上的8-M10螺紋孔修模
壓板使其與工件接觸緊密，壓緊力均勻一致。調試模具，訂標牌。
...
銑夾具(45°)cad圖紙_下載(dwg格式) 機械圖紙
