連桿結合面氣動銑夾具
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

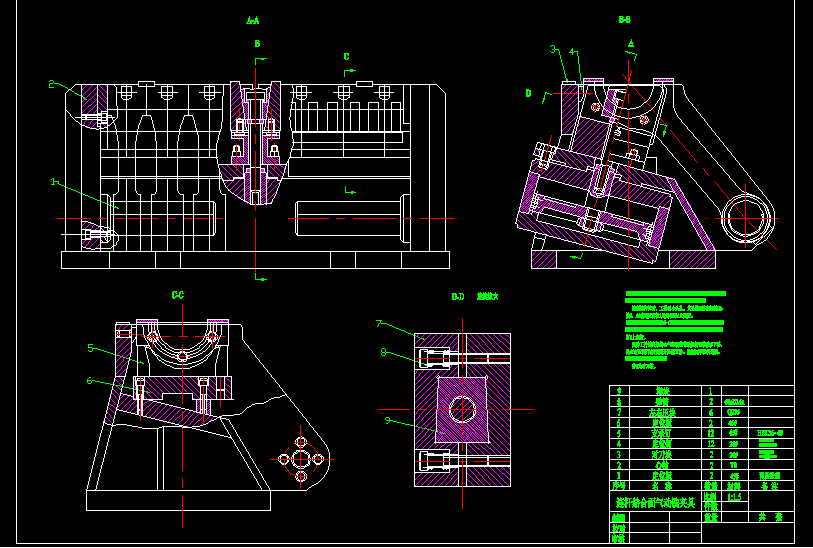

- 該夾具用于立式銑床，銑削連桿體及連桿蓋的結合面。
一次安裝六件（單獨裝一種工件或各裝三件)。
銑削連桿體時，工件以小頭孔，大頭端面積側面在心
軸2，左端定位面板1及定位釘4上定位。
銑削連桿蓋時（見C-C視圖），需裝上定位板6，工件
以端面，側面及凸臺在右端定位板1，定位釘4及兩支支承
釘5上定位。
兩種工件的夾緊均由氣缸活塞帶動拉桿和楔塊9下移，
是左右壓塊7向兩側張開壓緊工件。銑削完畢拉桿退回，
彈簧8是壓板放松工件。
件3為對刀塊。
...
連桿結合面氣動銑夾具_(dá)下載(dwg格式) 機械圖紙
