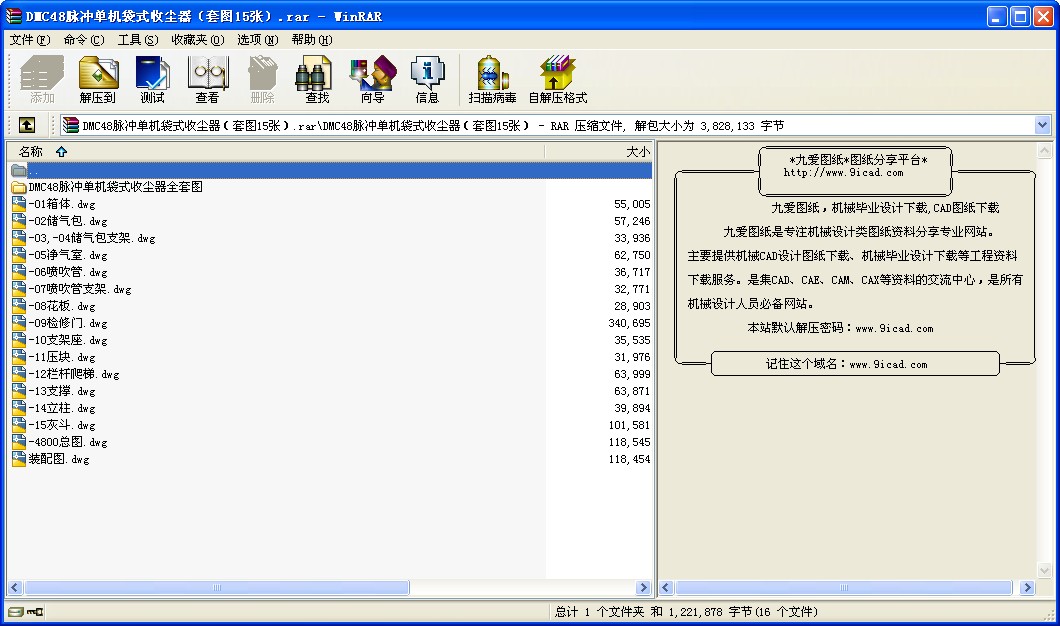

DMC48脈沖出塵器套圖
- 文件介紹:
- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-

- DMC48脈沖出塵器套圖
dmc脈沖袋式除塵器的工作原理:含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室,含塵氣體透過濾袋過濾為凈氣進入凈氣室,再經凈氣室排氣口,由風機排走。粉塵積附再濾袋的外表面,且不斷增加,使袋除塵器的阻力不斷上升,為使設備阻力不超過1200pa,袋除塵器能繼續工作,需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥,使氣包內壓縮空氣(0.5~0.7mpa),由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋在瞬間急劇膨脹,并伴隨著氣流的反方向作用抖落粉塵,達到清灰的目的。
dmc脈沖袋式除塵器的結構:
(1)箱體:包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000pa。
(2)噴吹系統:包括主氣管、噴吹管、脈沖閥、控制儀。
(3)進氣排灰部分有兩種形式:一種為標準帶灰斗式,另一種為敞開法蘭式。
dmc脈沖袋式除塵器的特點:
1、dmc脈沖單機除塵器采用分室停風脈沖噴吹清灰技術,克服了常規脈沖除塵器和分室反吹除塵器的缺點,清灰能力強,除塵效率高,排放濃度低,漏風率小,能耗少,鋼耗少,占地面積少,運行穩定可靠,經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰,噴吹一次就可達到徹底清灰的目的,所以清灰周期延長,降低了清灰能耗,壓氣耗量可大為降低。同時,濾袋與脈沖閥的疲勞程度也相應減低,從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機,系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈,密封性能好,牢固可靠。濾袋龍骨采用多角形,減少了袋與龍骨的磨擦,延長了袋的壽命,又便于卸袋。
4、采用上部抽袋方式,換袋時抽出骨架后,臟袋投入箱體下部灰斗,由人孔處取出,改善了換袋操作條件。
5、dmc脈沖單機除塵器箱體采用氣密性設計,密封性好,檢查門用優良的密封材料,制作過程中以煤油檢漏,漏風率很低。
6、進、出口風道布置緊湊,氣流阻力小。
dmc脈沖單機除塵器的安裝調試:
1、安裝前應對除塵器各部件進行全面檢查,檢查零部件是否完好無損,如發現缺少、損壞或變形,要修整補齊方可安裝。
2、對濾袋框架要認真逐個檢查,如發現脫焊,彎曲或有毛刺,要進行修整之后再裝濾袋。
3、濾袋要逐個檢查尺寸是否合適,縫紉處是否牢靠,如發現有破損、跳絲要進行修補后在安裝到框架上,傷口一定要綁扎可靠,不得漏氣。
4、濾袋框架接口與多孔板之間應使用專用膠墊,要求壓板壓緊后不得漏氣。
5、噴吹管固定后,其噴吹孔應對準文氏管中心,偏差應在2毫米之內。
6、除塵器的安裝基礎應在同一水平面上,如不平可用薄鋼板校平,以防除塵器變形。
7、除塵器的門蓋和進出風口法蘭均應襯墊密封,保證無泄漏。
8、氣包,電磁脈沖閥與噴吹管的連接處應可靠密封,不得有漏氣現象。
9、空氣過濾器應填裝過濾材料(泡沫塑料、脫脂棉花等),裝有壓力指示裝置和安全閥。
10、脈沖控制儀和電磁脈沖閥的安裝應符合產品使用說明書的規定。
11、整個除塵機組應經全面檢查確無問題,并經過試運行后,方可投入系統使用。
12、除塵器投入系統使用時,應根據清潔需要,確定清灰脈沖寬度、間隔和周期,并檢查除塵器阻力損失和排灰情況,測定除塵器效率。
13、除塵器管道及附屬設備,應認真油漆,做好防腐處理。 ...
DMC48脈沖出塵器套圖_下載(rar格式) 機械圖紙
