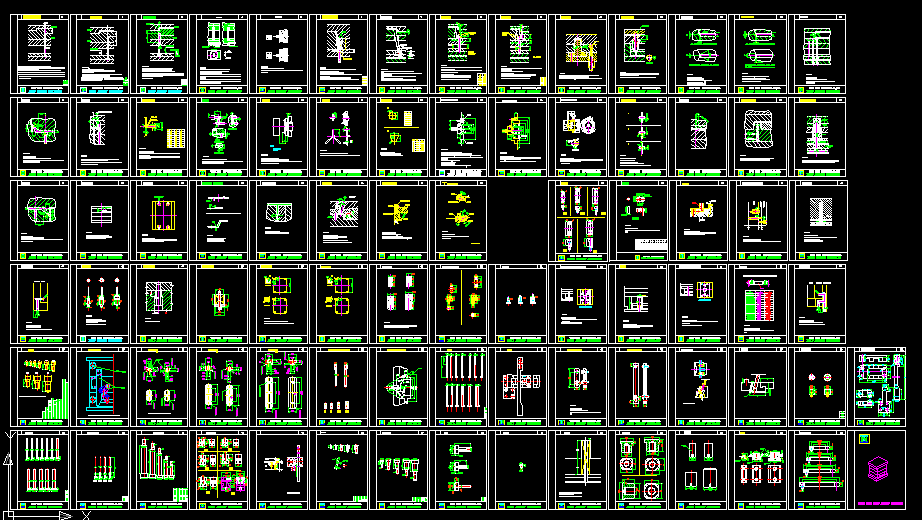

模具常見機構圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 注意事項：
1.在有深骨位或者頂出必須在薄膠位時，須做扁頂針。
2.做鑲件磨出或電火花打出管位，后面避空，倒角。
3.頂針近膠位一端須做管位，管位長度按表中所示數字。
4.在裝模時，頂針只能用手輕輕按進去，如用手不能按進去，此頂針孔心有問題，必須立即找尋問題解決；在裝模前，必須將頂針板放上頂針后，測試頂針板是否可暢通地緩緩滑落。
5.做定位裝置X<Y。
注意事項：
1.在有深圓柱或只能用司筒頂出時，須做司筒頂出。
2.司筒內針與司筒外套需有足夠的管位（10-20）。
3.在司筒內針底部須做加硬壓塊壓住。
4.為了確保司筒孔垂直度，鉆司筒孔必須在鑼床上鉆，同時司筒孔需鉆小0.1-0.15mm,然后用捻把捻通，其余鉆大1.0mm,頂針板處要鉆大1.0mm,并要做倒角。
5.在裝模時，頂針只能用手輕輕按進去，如用手不能按進去，此頂針孔心有問題，必須立即找尋問題解決；在裝模前，必須將頂針板放上頂針后，測試頂針板是否可暢順地緩緩滑落。
注意事項：
1.頂針必須在膠位邊，而又不可用推板頂出時，則用推哥頂出。
2.哥件周邊必須做1° 5°斜度。
3.哥件用H13材料，加硬淬火至HCR52-54。
4.哥件離膠位內邊必須有0.2mm以上距離（注一般為0.2mm)，以避免頂出時哥件與內哥磨擦。
5.推哥底部頂針必須做管位，詳細數字請按圖中附表。
6.哥件與頂針采用螺紋連接，也可采用圓柱緊配合加橫固定銷連接。
...
模具常見機構圖_下載(dwg格式) 機械圖紙
