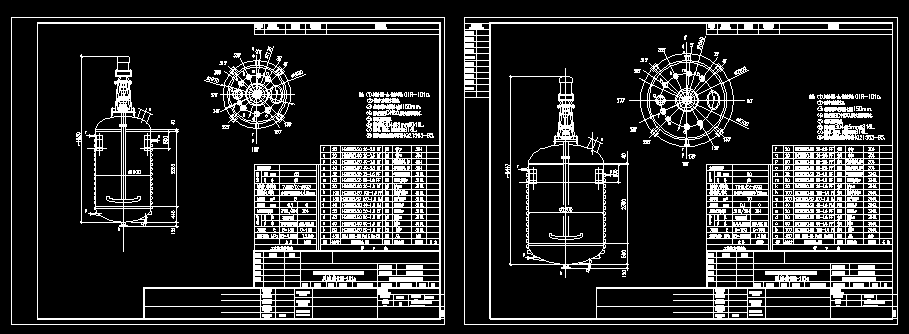

反應釜 01R-101
  • 該文件為dwg格式
  • 文件大小: 99.82 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-21
  • 發 布 人: 482923078
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 反應釜 01R-101
  • 技術要求
    1.本設備按GB150-98《鋼制壓力容器》和HGJ-89《鋼制化工容器制造技術要求》進行制造,試驗和驗收,并接受國家技術監督局頒發的《壓力容器安全技術監察規程》的監督。
    2.筒體采用電弧焊,焊條型號:1Cr18Ni9Ti間A102,1Cr18Ni9Ti與Q235間A302,Q235間T422。冷卻盤管需打坡口,并采用氬弧焊,按焊接規程JB/T4709-2000。
    3.焊接接頭型式及尺寸除圖中注明外,按GB985-88中規定,角焊縫的焊角尺寸按較薄的厚度,法蘭的焊接按相應法蘭標準的規定。 接管法蘭焊接均要求雙面焊接并滿焊。
    4.容器上的A類的B類焊縫應進行射線探傷檢查,探傷長度為每條焊縫長度的20%,且不小于250mm,并符合JB4730-94規定中Ⅲ級為合格。
    5.罐體內部所有部件焊接要求滿焊,不得有任何缺陷,焊縫成形要好,焊后要打磨,并要酸洗鈍化處理,酸洗鈍化的鈍化膜用藍點法檢查無藍點為合格。罐體內部所有部件拋光應達到R0.8。
    6.設備制作完畢后,筒體以0.28MPa表壓進行水壓試驗,冷卻盤管以0.6MPa表壓進行水壓試驗。
    7.設備組裝后,在攪拌軸上端密封處測定軸的徑向擺動量不大于0.3mm,攪拌軸軸向串動量允差±0.2mm,攪拌軸下端擺動量不大于1.0mm。
    8.設備制作完畢后,以水代料,嚴禁空轉,并使設備內達到工作壓力進行試運轉,時間不少于4小時,不得有不正常噪聲和震動現象。
    9.攪拌軸旋轉方向和圖示相符,不得反轉。
    10.管口及支座方位見本圖。
    11.罐體外部加固槽鋼由豐原集團工程部負責進行。 ...
