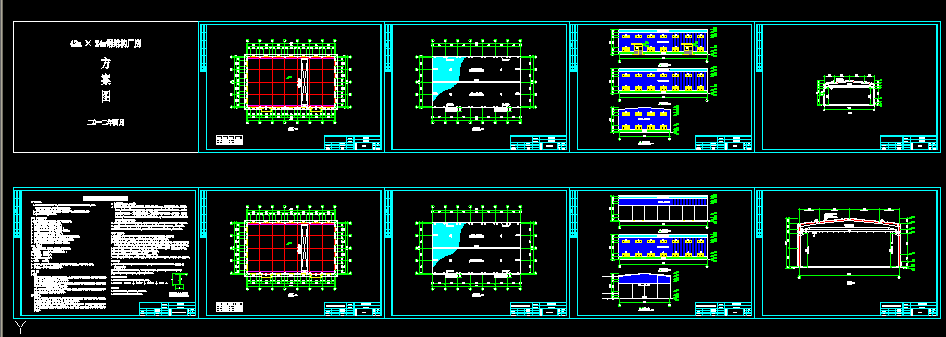

24米跨帶行車鋼結構車間全套圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- （一）工程概況
1.本工程為42mX24m鋼結構廠房，工程規格為：42.72m長X24.93m寬X10.5m檐高，單跨。采用門式鋼架結構體系，柱和梁均采用實腹式H型鋼
2.本工程主體結構設計使用年限為50年，安全等級為二級，結構重要性參數為1.0
3.本工程建筑面積約為1065平方米
二、設計載荷
本項目除永久荷載外，尚考慮如下荷載的組合值進行設計
1.基本風壓：0.55KN/㎡（地面粗糙度為B類）
2.屋面恒荷載：0.20KN/㎡
3.屋面活荷載：0.50KN/㎡
4.雪荷載：無雪荷載
5.地震作用：本地區抗震設防裂度為6度，地震加速度設計值為0.05g，設計分組為第一分組
6.吊車荷載：一部5噸LDA型電動單梁起重機 ...
