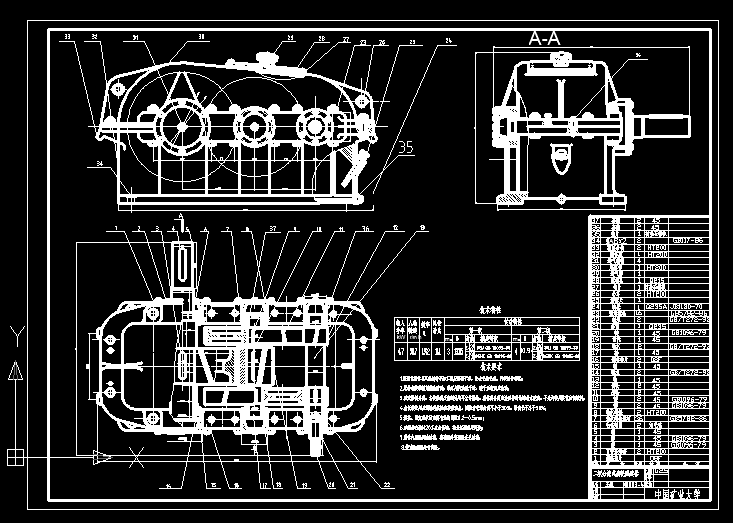

二級分流式齒輪減速器 功率4.7kw 傳動比14.1
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.裝配前,所有零件用煤油清洗,滾動軸承用汽油清洗,機體內不許有任何雜物存在.內壁涂上不被機油侵蝕的涂料兩次.
2.嚙合側隙用鉛絲檢驗不小于0.16mm,鉛絲不得大于最小側隙的4倍.
3.用涂色法檢驗斑點:按齒高不小于40%;按齒長接觸斑點不小于50%.必要時可用碾磨或刮后碾磨以便改善接觸情況.
4.應調整軸承軸向間隙:直徑30為0.05-0.1mm,直徑25為0.03-0.08
5.檢查減速器剖分面,各接觸面及密封處,均不許漏油,剖分面允許涂以密封油膠或水玻璃,不允許使用任何填料.
6.機座內裝HJ-50潤滑油至規定高度.
7.表面內涂灰色油漆. ...
