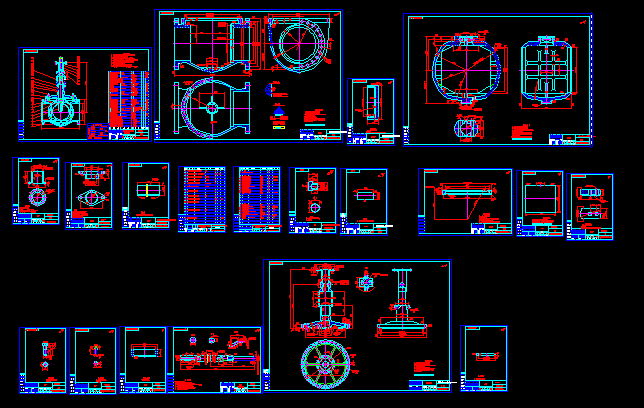

錐齒輪傳動擺動式球閥QQq9F3Y300RL-24-385度全套圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 錐齒輪傳動擺動式球閥QQq9F3Y300RL-24-385度
球閥(ball valve 在海工和船舶領域應為截止閥），標準GB/T21465-2008《閥門術語》中定義為：?jiǎn)㈤]件（球體）由閥桿帶動，并繞方工球閥作軸線作旋轉運動的閥門。利用亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥分類：氣動球閥，電動球閥，手動球閥。
特點編輯一；耐磨；由于硬密封球閥的閥芯是合金鋼噴焊，
三片式球閥
密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。（它的硬度系數為65-70）：
二；密封性能好；由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三；開關輕；由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
四；使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?br />
氣動球閥結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水 、溶劑、酸和天然氣等一般工作介質，主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，氣動球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛，等以下一些優點。
1、止推軸承減小閥桿磨擦
球閥圖片
力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
4、流體阻力小：氣動球閥是所有閥門分類中流體阻力最小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠：由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
優點
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，
高性能球閥
從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
加工精度高，造價昂貴，高溫中不易使用，如管道內有雜質，容易被雜質堵塞，導致閥門無法打開。
...
