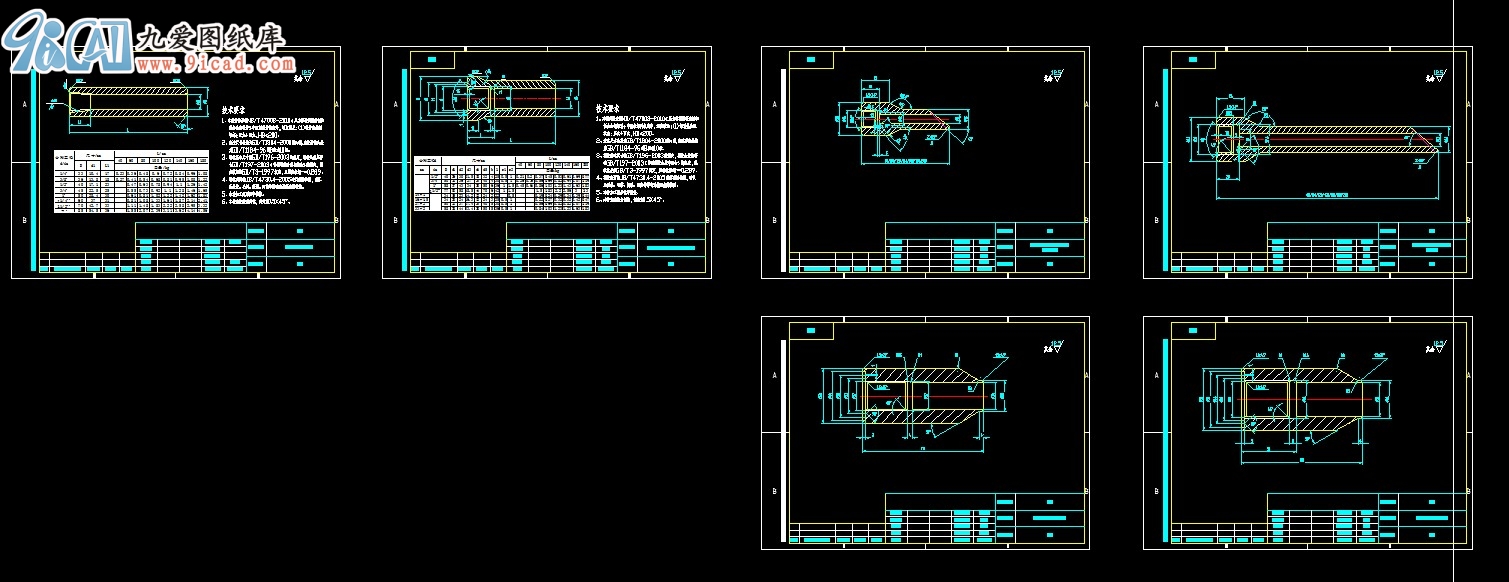

標準溫度表壓力表接頭系列.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 標準溫度表壓力表接頭系列.dwg
技術要求
1、本鍛件除應按NB/T47008-2010《壓力容器用碳素鋼和
低合金鋼鍛件》中Ⅲ級鍛件規定外，還應滿足：(1)鍛件熱處理
狀態：正火+回火，HB≤200。
2、未注尺寸公差為GB/T1804-2000的m級,未注形位公差
為GB/T1184-96的B級或10級。
3、螺紋基本尺寸按GB/T196-2003的規定，螺紋公差應符
合GB/T197-2003《普通螺紋公差與配合》的規定，螺
紋收尾按GB/T3-1997規定，且螺紋根部r=0.289。
4、螺紋表面按JB/T4730.4-2005進行磁粉檢測，確認
無裂紋、毛刺、斷裂、凹陷等影響連接強度的缺陷。
5、本件加工完后化學鍍鎳。
6、本件未注棱角倒鈍，倒角為0.5X45°。
...
