Φ2.6×5.5+2.5煤磨機
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-

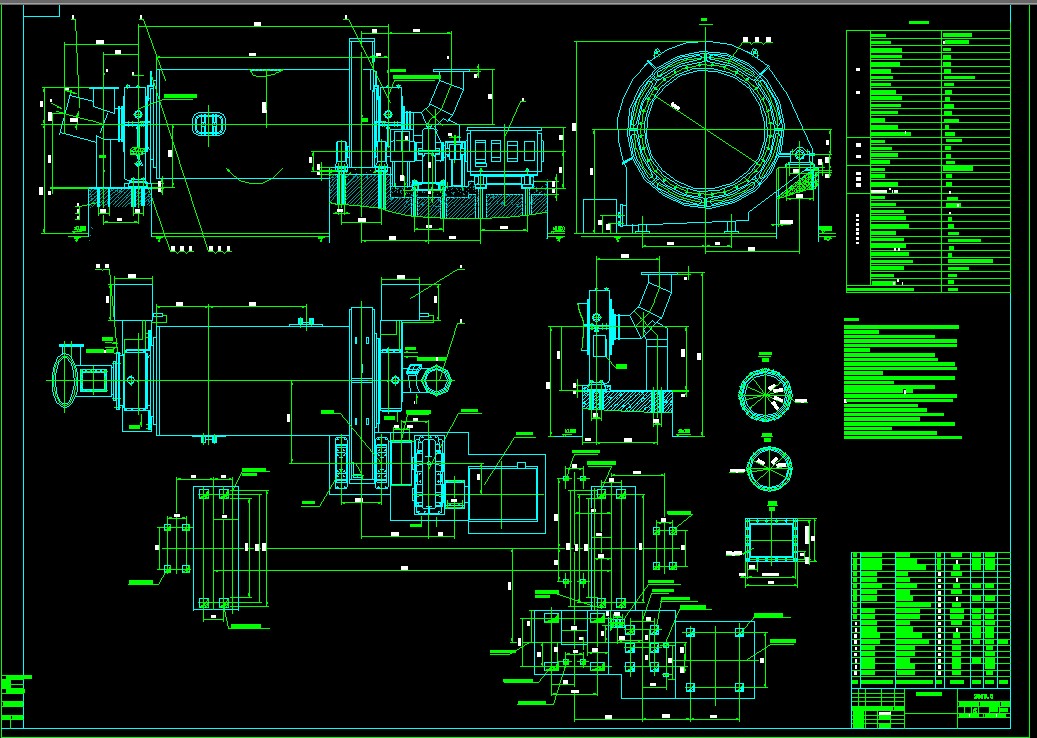

- Φ2.6×5.5+2.5煤磨機.dwg
1.本磨機各部件組裝應符合各部件裝配圖及本磨機說明書中安裝部分的各項有關規定和要求.
2.減速器的安裝應符合<減速器安裝使用說明書>的規定.
3.兩主軸承底板中心線距理論尺寸為8994,回轉部分組裝后兩中空軸中心距實測尺寸和膨脹量8后與其不符時,應以實際尺寸為準進行安裝,尺寸允許偏差±2.
4.電動機的安裝應符合<電動機安裝使用說明書>的規定.
5.磨機安裝后,兩中空軸軸頸的相對徑向圓跳動公差為0.2.
6.主軸承底板的不平度允差為0.04mm/m,兩中空軸裝在主軸承上后,兩中空軸的上母線應在同一水平面上,其標高允差為0.5,但其傾斜方向應保證出料端低于進料端.
7.回轉部分之中空軸與主軸承之球面瓦的接觸斑點及側隙等要求應符合主軸承裝配圖中的有關要求.
8.齒輪副裝配調整完后,用于定位的銷4-A25X140應拆除.
9.傳動軸和減速器軸的同軸度不大于 ...
Φ2.6×5.5+2.5煤磨機_下載(dwg格式) 機械圖紙
