旋轉閃蒸干燥器全套圖紙
  • 該文件為dwg格式
  • 文件大小： 516.05 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-27
  • 發 布 人： lengbingbing
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

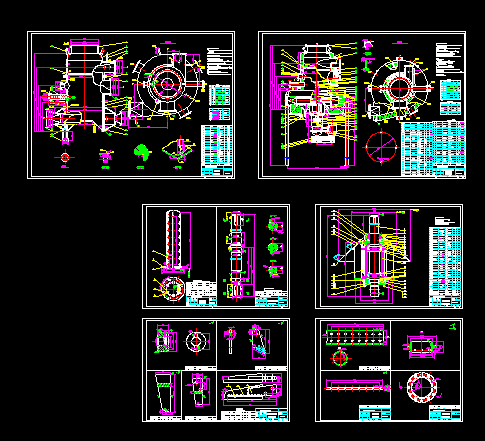

  • 旋轉閃蒸干燥器全套圖紙

  • 技 術 要 求
    1.筒體按JB2880--81《鋼制焊接常壓容器技術規定和要求》制造，
    實驗和驗收。
    2. 電焊焊接，不銹鋼的焊接用A132焊條，不銹鋼與碳鋼焊接，用
    A302焊條，碳鋼用J422焊條。
    3.部件件號10與本圖件號5在筒體上焊后方可開孔，開孔時必須采
    取有效措施，防止筒體變形。
    4.內孔焊后必須打磨光滑，不得有棱角。
    5.各管口軸線與Φ1200筒體軸線垂直度誤差不大于1.5mm,各接管
    口法蘭平面與管口軸線垂直度誤差不大于1mm.
    6. 管口焊環，厚度均為4mm,焊后端面磨光；如圖Ⅰ--Ⅰ焊環不另
    出圖，加工尺寸見管口焊環表。
    7.支座和筒體采用條形焊縫，焊縫長度不小于圓度長度2/3，保溫
    環與筒體采用條形焊縫。
    8.本體組裝后必須作煤油滲漏試驗。
    9.件號1-8必須和加料器相對法蘭，螺孔對正后焊接。
    10.各焊接管不另出圖，凡截面矩形其直角處均制成R10圓角。

    技術要求
    1.采用電焊焊接，焊條牌號：A 132；
    2. 焊接結構焊后要磨光；
    3.若加工條件許可，兩傘形底可卷成一體焊接加工；
    4.壓縮空氣、潤滑油管連結見管圖；
    ...
