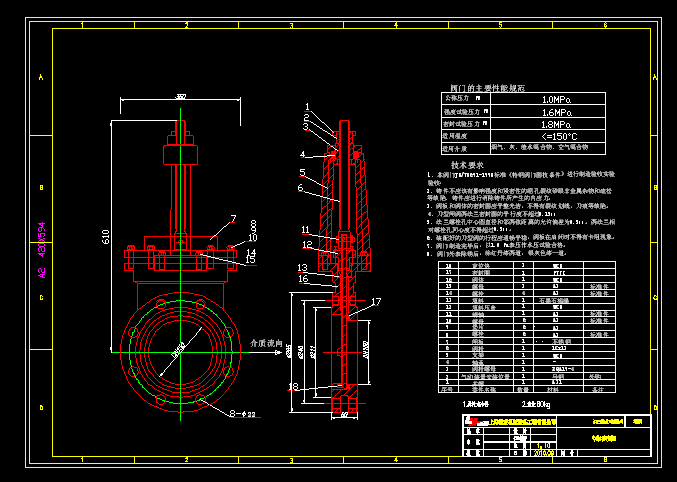

DN150氣動閘板閥安裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本閥門JB/T8691-1998標準《特鋼閥門面技條件》進行制造驗收實驗驗收。
2、鑄件不應該有影響強度和緊密性的縮孔裂紋砂眼非金屬雜物和疏松等缺陷、鑄件應進行消除鑄件所產生的內應力。
3、閥板和閥體的密封面應平整光潔，不得有裂紋劃線，刀痕等缺陷。
4、刀型閘閥兩法蘭密封面的平行度不超過0.15mm
5、法蘭螺栓孔中心圓直徑和鄰兩弦距離的允許偏差為0.5mm。兩法蘭相對螺栓孔同心度不得超過0.5mm。
6、裝配好的刀型閥的行程應通暢平穩，閥板在啟閉時不得有卡阻現象。
7、閥門制造完畢后，以1.0MPa表壓作水壓試驗合格。
8、閥門外表除銹后，涂紅丹漆兩道，銀灰色漆一道。
...
DN150氣動閘板閥安裝圖_下載(dwg格式) 機械圖紙
