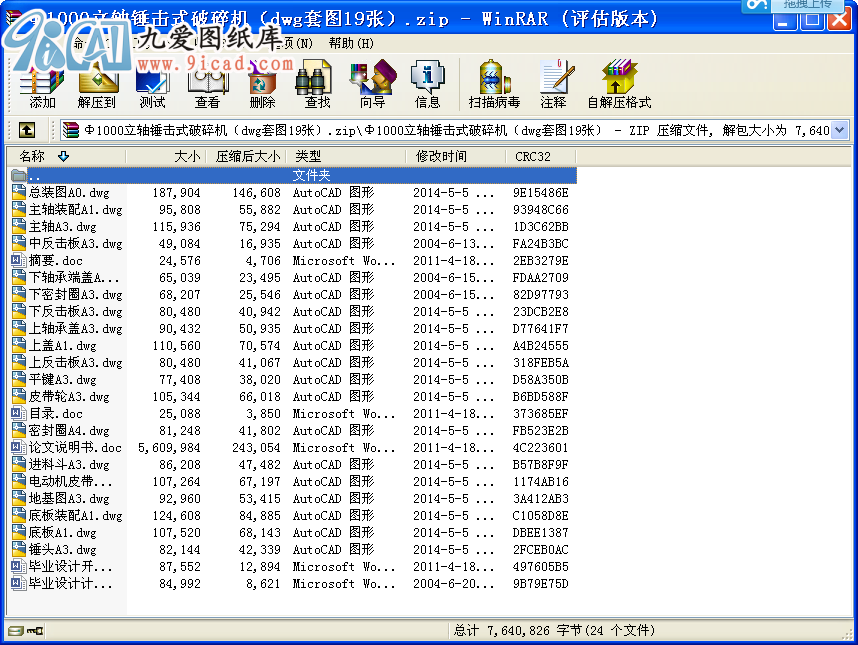

Φ1000立軸錘擊式破碎機（dwg套圖19張）.zip
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
50 積分
-
- 摘 要
本課題設計了一種出料粒度為15～20mm的立軸錘擊式破碎機. 從而降低了生料和熟料的入磨粒度，實現磨前粉碎工藝以降低電耗。
立軸錘擊式破碎機的破碎部分主要由錘擊部分和反擊部分兩部分組成，錘擊部分和反擊部分;錘擊部分由錘頭架和活動錘頭構成,反擊部分由三層不同曲面的反擊板構成。物料由進料口進入破碎腔，經過錘頭的沖擊、剪切、劈碎、折斷，實現物料的中碎;錘擊的物料沖擊到安裝在破碎腔內的反擊板上，又經過物料與反擊板、物料與物料的互相沖擊,從而實現了物料的細碎。
本設計為綜合傳統的錘式破碎機、反擊式破碎機與立軸式破碎機的一種組合型破碎機,它將以上三者的優點融于一體，從而實現物料粉碎的目的。
關鍵詞:錘擊式破碎機 細碎 錘頭 反擊板
目 錄
0引言…………………………………………………………………………………1
1 概 述………………………………………………………………………………1
2 總體設計……………………………………………………………………………5
2.1機型的確定……………………………………………………………………… 5
2.2產品的確定………………………………………………………………………6
2.3電機的選型…………………………………………………………………… 6
2.4 立軸錘擊式破碎機的設計…………………………………………………… 6
2.4.1筒體的設計……………………………………………………………………7
2.4.2防護門的設計…………………………………………………………………8
2.4.3機蓋的設計……………………………………………………………………9
2.4.4襯板的設計……………………………………………………………………9
2.4.5轉子的設計……………………………………………………………………9
2.4.6板錘的設計……………………………………………………………………11
2.4.7反擊板的設計…………………………………………………………………12
2.4.8軸承的選擇……………………………………………………………………14
2.4.9輔助零件的設計………………………………………………………………14
2.5軸的結構的設計與校核…………………………………………………………15
3 安裝與試車………………………………………………………………………16
3.1安裝………………………………………………………………………………16
3.2試車………………………………………………………………………………18
4 使用與檢修………………………………………………………………………18
4.1使用………………………………………………………………………………18
4.2檢修………………………………………………………………………………19
5 結論………………………………………………………………………………20
6參考文獻……………………………………………………………………………21
7設計工作小結………………………………………………………………………22
8清單附件……………………………………………………………………………23 ...
