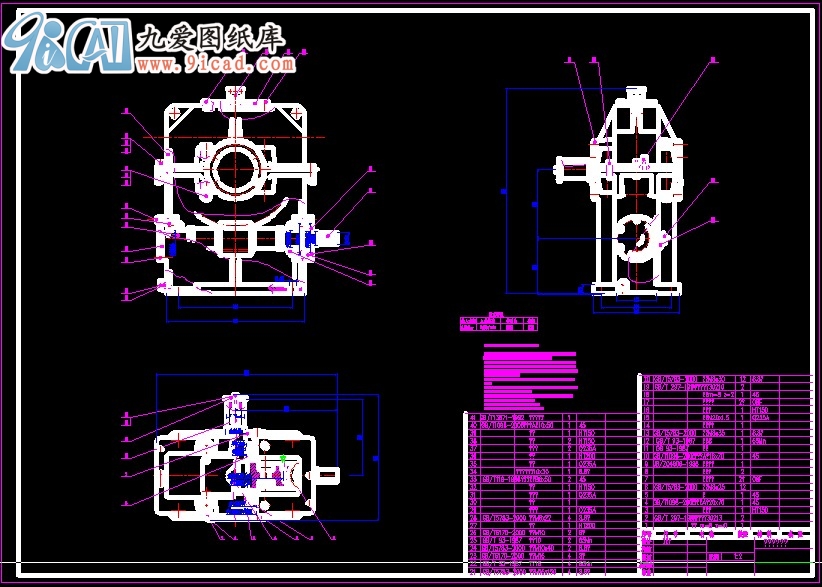

6.524kw速比59.11蝸輪蝸桿減速機裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術條件
1.裝配前，軸承用汽油清洗，所有零件裝配前煤油清洗，箱體內壁涂耐油油漆，減速器外表面涂綠色油漆。
2.減速器剖分面、各接觸面及密封處均不允許漏油、滲油，箱體剖分面允許涂密封膠或水玻璃，不允許使用其他任何填料。
3.調整、固定軸承時應留有軸向游隙：蝸輪軸承0.05-0.10mm，蝸桿軸承0.04-0.07mm。
4.用涂色法檢查接觸斑點，沿齒長不小于50%，沿尺高不小于55%。
5.嚙合側隙用壓鉛法檢查，保證側隙不小于0.160mm，所用鉛絲直徑不得大于最小側隙的兩倍。
6.減速器內裝320w中負荷工業齒輪油，油量達到規定深度。
7.裝配后應按試驗規程進行試驗。
8.傳動軸交角極限偏差f=±0.019mm。
9.傳動中間平面極限偏差f=±0.040mm。 ...
