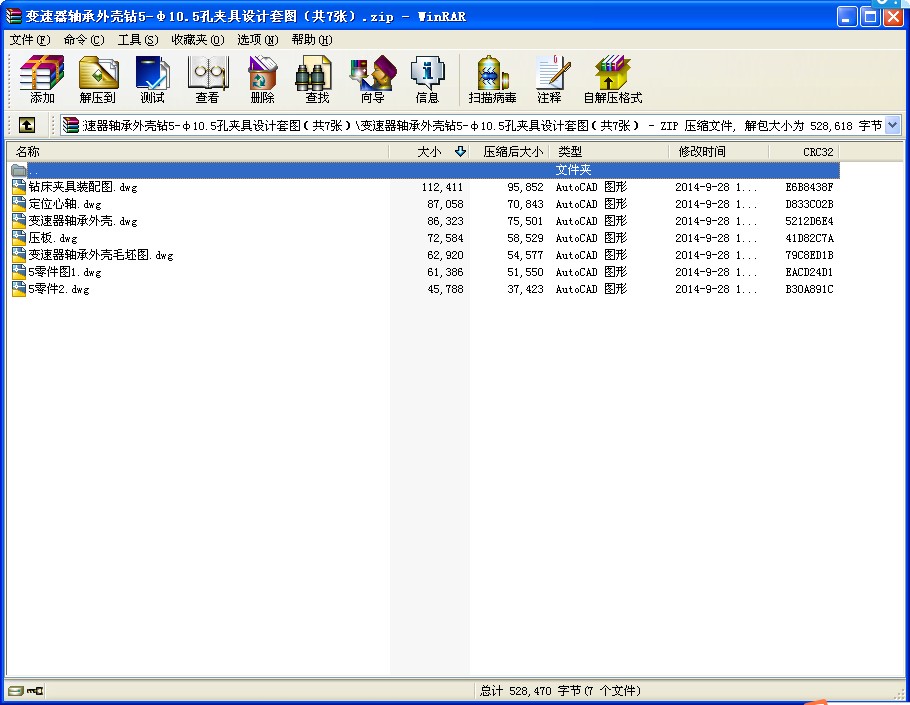

變速器軸承外殼鉆5-φ10.5孔夾具設計套圖（共7張）.zip
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 變速器軸承外殼鉆5-φ10.5孔夾具設計套圖（共7張）
變速器軸承外殼鉆孔夾具設計 在本次夾具設計中，鉆5-φ10.5孔夾具設計鉆5-φ10.5孔（一個夾具）夾具，在工件夾緊方面要求手動夾緊。這類夾具的特點是：針對性強，剛性好，容易操作，裝夾速度較快以及生產效率高和定位精度高，但是設計制造周期長，產品更新?lián)Q代時往往不能繼續(xù)使用適應性差，費用較高。 在工件的定位中有很多種不同的定位方法，如：工件以平面定位，工件一心軸定位，工件以小V型塊定位等。 根據零件的形狀，我們可以選擇以平面定位或以工件中心圓孔定位。在夾具設計過程中盡量以設計基準為定位基準，以便減小加工誤差。 所以在這道設計中采用以“零件左端面及Φ80的外圓作為基準”的方案設計,外圓表面以及底平面和一側端面為定位基準。 ...
