甘蔗收獲機剝?nèi)~和集攏環節的設計
- 文件大小： 971 KB
- 下載次數：
- 文件評級：
- 更新時間：2014-09-24
- 發 布 人： 2955362171
- 文件下載：
-
- 文件介紹：
- 該文件為 doc 格式（源文件可編輯），下載需要
20 積分
-
- 甘蔗收獲機剝?nèi)~和集攏環節的設計
目 錄
目 錄………………………………………………………………………………2
中文摘要……………………………………………………………………………..4
Abstrsact……………………………………………………………………………..4
第1章 緒論…………………………………………………………………………5
1.1 甘蔗收獲機的現狀……………………………………………………………..5
1.2甘蔗收獲機的剝?nèi)~和集堆環節………………………………………………..5
1.3 糖廠甘蔗備料………………………………………………………………….6
1.4 主要技術參數………………………………………………………………….6
1.5 甘蔗密度的測定……………………………………………………………….6
1.6 甘蔗收獲機的構成…………………………………………………………….6
第2章 輸送輥的設計……………………………………………………………..6
2.1 橡膠棒的設計………………………………………………………………….6
2.2 橡膠棒結構及質量…………………………………………………………….7
2.3 橡膠棒依附輥的設計……………………………………………………………8
2.4依附圓筒的結構設計……………………………………………………………9
第3章 剝?nèi)~滾筒的設計……………………………………………………………11
3.1 剝?nèi)~膠片…………………………………………………………………………11
3.2剝?nèi)~滾筒的傳動設計…………………………………………………………...13
3.3滾筒結構設……………………………………………………………………..16
第4章 掃葉滾筒的設計…………………………………………………………….16
4.1 掃葉片…………………………………………………………………………..16
4.2 掃葉片依附圓筒的設計………………………………………………………16
第5章 限速輥的設計………………………………………………………………17
5.1 橡膠棒的設計………………………………………………………………….17
5.2 限速滾筒材料的選用………………………………………………………….19
5.3限速滾筒的質量計算…………………………………………………………..19
5.4 限速輥的轉速分析…………………………………………………………….20
第6章 擋甘蔗裝置的設計…………………………………………………….20
6.1 擋甘蔗裝置工作元件材料的選用…………………………………………20
6.2擋甘蔗裝置工作元件的結構………………………………………………20
6.3擋甘蔗裝置工作元件的質量………………………………………………20
6.4 擋甘蔗裝置工作元件與集攏裝置間的雙聯動…………………………….21
第7章 甘蔗的集攏、整齊裝置的設計……………………………………….21
7.1 后倉材料的選用…………………………………………………………….21
7.2 甘蔗在即將下放時的堆積………………………………………………….22
7.3 后倉質量的計算…………………………………………………………….22
7.4 甘蔗整齊裝置的設計………………………………………………………23
7.5 后倉夾緊桿的設計………………………………………………………….24
7.6 后倉與懸臂梁間的銷連接設計…………………………………………….24
7.7 懸臂梁的校核……………………………………………………………….25
總結及鳴謝……………………………………………………………………….26
參考文獻…………………………………………………………………………..27
中文摘要
本設計主要對能適應我國國情的甘蔗收獲機的剝?nèi)~和積攏環節的設計，主要有甘蔗輸送環節，剝?nèi)~環節，限速環節，甘蔗積攏，積攏時短時阻擋部分組成。其中甘蔗積攏和阻擋部分為雙聯動機構。首先對甘蔗收獲機的機構進行結構整體設計計算，對軸承，螺栓，鍵等標準件的選用和對剝?nèi)~滾筒間鏈的重新設計，然后對雙聯動進行重新設計。最后對整體機構的裝配圖用Auto CAD表示。
關鍵字：甘蔗輸送；剝?nèi)~；限速；積攏
Abstract
The design is a part of sugarcane reaping machine,which is composed of shelling leaves and accumulation and comb ,and that should mainly be able to adapt to our national conditions .The machine mainly is composed of the link of reaping leaves ,restricting the speed ,accumulating and combing the sugarcanes,stopping the sugarcanes for a short time when they they sre accumulated and combed.Among them the part of accumulating and combing sugarcanes and stop is pair linking structure.At first ,the design calculate the structure of the sugarcane reaping machine to the organization,and then select some standard parts,such as the bearings,the bolts and the keys.Also redesign the chain among the shelling leaf cylinders.At last ,redesign the pair linking structure. Express the sketch map of the whole structure with Auto CAD finally.
Key words: Sugarcanes sending； Shell leaves； Restrict the speed ；Accumulate and comb
第1章 緒論
1.1 甘蔗收獲機的現狀
甘蔗收獲是整個甘蔗生產中的一個重要環節，用工量約占整個甘蔗生產過程（整地、種、管、收）的60%以上，人工砍收每個勞動力每天只能收0.5～0.6T，每公頃甘蔗需120-150個勞動力，甘蔗收獲同時又是一項費工費時的繁重的作業，隨著經濟的發展，勞務工價格提高，每公頃甘蔗收獲作業花費2250元左右，很多蔗農增產不增收。甘蔗收獲機械化己成為我國甘蔗生產迫切重要解決的問題，我國種植甘蔗面積105萬，甘蔗總產量6000萬/T，在世界排第三位。，但又是單位面積產量低，成本高的國家。我國的白糖在國際市場上基本上無競爭力可言。我國加入WTO后，國外蔗糖將逐年擴大對我國市場的占有份額，我國的蔗糖正面臨著嚴重的挑戰。我國 的甘蔗生產，除品種改良，提高栽培水平，改進加工工藝外，最快捷最容易見效的辦法就是提高機械化程度，特別是提高機械收獲的程度，是降低蔗糖生產成本的重要環節。而在國外澳大利、美國等國早在二十世紀六、七十年代已完全實現甘蔗種、管、收全程機械化作業。日本、巴西、菲律賓、南非等國也在較大程度上實現了機械化。我國在相同時期開始大力推動和發展甘蔗生產機械化，但到目前為止，甘蔗種植面積在全國二分之一的廣西，機耕蔗田面積也僅僅達60%。甘蔗收割機械的生產使用仍停留在樣機試驗或表演階段，全國范圍內實際應用幾乎為零。甘蔗收獲機械研究和應用緩慢，其原因是多方面的，但技術的因素仍是主要的。甘蔗人工收獲主要包括砍莖、削葉、集堆、裝車四道工序。甘蔗機械從機械種類上分有分段收獲機械和聯合收獲機械。分段收獲機械工序為：割鋪、剝?nèi)~、集堆、裝車。聯合收獲機械可分為整桿式收獲和切斷式收獲機械。整桿式收獲工序為：切梢、扶倒、切割、喂入、剝?nèi)~、分離、集堆；切段式收獲工序為：切梢、扶倒、切割、切斷、分離、輸送裝車。主要性能指標：適應作業行距、壟高、宿根破頭率、損失率、含雜率、完好率、可靠性。這些性能指標直接影響到甘蔗收獲機械的在我國應用及推廣。甘蔗切斷式收獲機在切割后斷口與空氣的接觸面積大，使甘蔗的糖分損失很大，所以采用整竿式收獲是提高產糖量的一個方法之一。
1.2 甘蔗收獲機的剝?nèi)~和集堆環節
1.2.1 中間輸送與剝?nèi)~機構
剝?nèi)~機構和剝?nèi)~機采用前一組輸送輥后一組限速輥，中間一組剝?nèi)~滾筒。剝?nèi)~元件有活動膠片、尼龍毛刷、等元件，一個剝?nèi)~滾筒有5排剝?nèi)~元件，可更換，其作用是使甘蔗在剝?nèi)~元件離心力作用下剝下蔗葉。剝?nèi)~元件壽命一般在60～100T左右。
1.2.2 整桿式收獲機的集堆裝置
整桿式收獲機的集堆裝置置于收割機后面，為斗式傾斜堆放，由機架、集堆箱、油缸等部分組成，甘蔗輸送到集堆箱滿后，通過液壓操作將甘蔗卸到地上。特點是結構簡單、實用，但收割機后架龐大，轉向不靈活。積攏后的甘蔗達到一定量后要下放，而下放甘蔗的同事，甘蔗收割、剝?nèi)~仍在進行。后倉打開后，甘蔗仍從限速輥輸送出，所以傳送出來的甘蔗在下放時間間隔內要將傳送出來的甘蔗擋住，不讓其到達后倉，增設了擋甘蔗裝置。

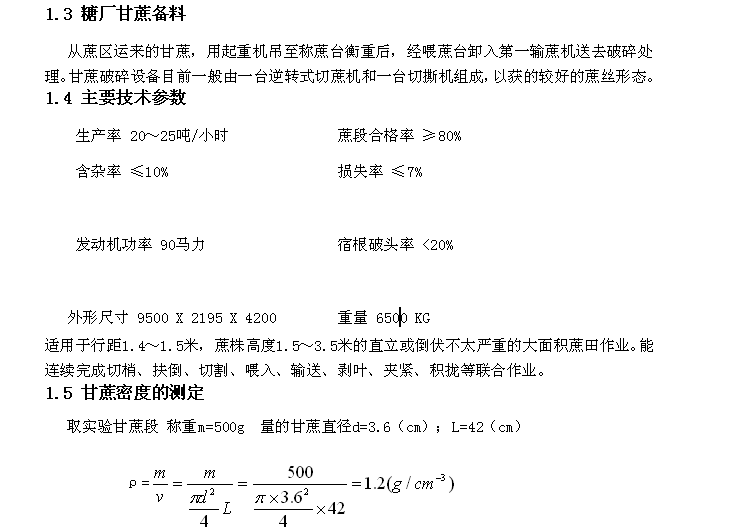

1.3 糖廠甘蔗備料
從蔗區運來的甘蔗，用起重機吊至稱蔗臺衡重后，經喂蔗臺卸入第一輸蔗機送去破碎處理。甘蔗破碎設備目前一般由一臺逆轉式切蔗機和一臺切撕機組成，以獲的較好的蔗絲形態。
1.4 主要技術參數
生產率 20～25噸/小時 蔗段合格率 ≥80%
含雜率 ≤10% 損失率 ≤7%
發動機功率 90馬力 宿根破頭率 <20%
外形尺寸 9500 X 2195 X 4200 重量 6500 KG
適用于行距1.4～1.5米，蔗株高度1.5～3.5米的直立或倒伏不太嚴重的大面積蔗田作業。能連續完成切梢、扶倒、切割、喂入、輸送、剝?nèi)~、夾緊、積攏等聯合作業。
1.5 甘蔗密度的測定
取實驗甘蔗段 稱重m=500g 量的甘蔗直徑d=3.6（cm）；L=42（cm）
ρ=
1.6 甘蔗收獲機的構成
本甘蔗收獲即由一對輸送輥，一對剝?nèi)~滾筒，一對限速輥(輸送輥)，一個掃葉滾筒，兩扇后倉組成。
...
